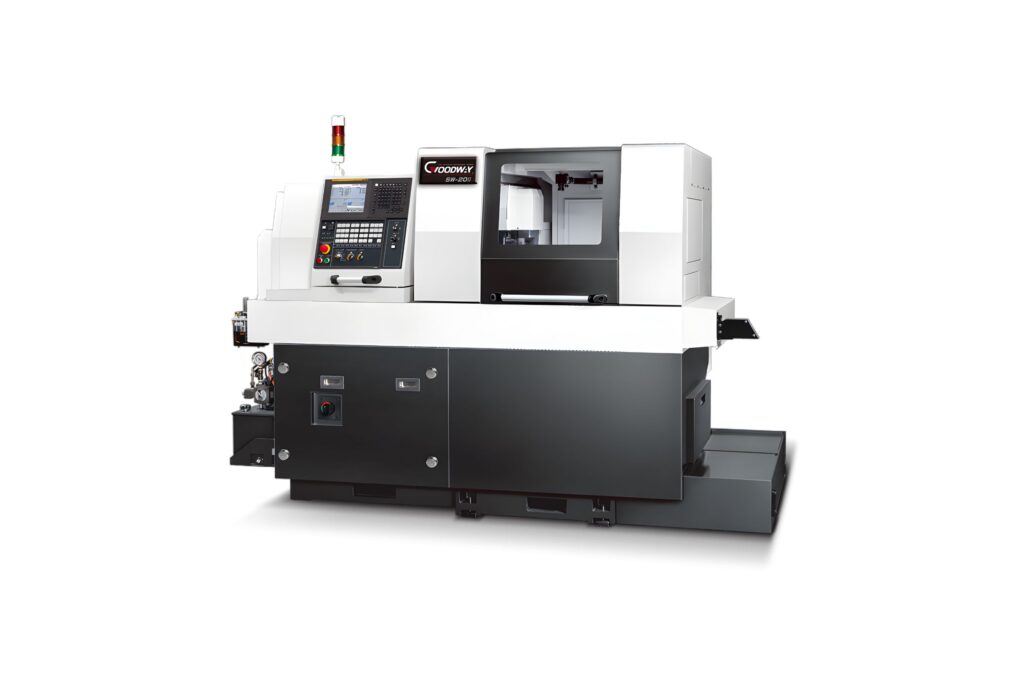

Серия SW-II
SW-Ⅱ е семейство CNC стругови центрове от швейцарски тип за прецизно серийно производство с капацитет Ø20 mm при SW-20Ⅱ и Ø32 mm при SW-32Ⅱ. Работата с или без направляваща втулка и различните задвижвани инструменти покриват разнообразни детайли, а вариантите с контрашпиндел и задна инструментална система позволяват обработка и от задната страна.
- Работен диаметър Ø20 mm или Ø32 mm според модела
- Работа с или без направляваща втулка според детайла
- Опционална задна обработка по Y2 с капацитет за осем задвижвани инструмента
Марка:
- GOODWAY
Общ преглед
Стругови центрове от швейцарски тип SW-Ⅱ — SW-20Ⅱ / SW-32Ⅱ
SW-Ⅱ съчетава твърда машинна конструкция с инструменти за струговане, фрезоване, пробиване и нарязване на резби. Семейството е предназначено за серийно производство на компоненти с малък и среден диаметър, с конфигурации за предна обработка, прехвърляне на детайла и отделни операции от задната страна.
Хибридната система с направляваща втулка позволява избор на режим според детайла. SW-20Ⅱ осигурява дължина на струговане при едно затягане 220 mm с направляваща втулка или 50 mm без нея. Съответните дължини при SW-32Ⅱ са 315 mm и 85 mm.
Главният шпиндел достига 10,000 rpm при SW-20Ⅱ и 7,000 rpm при SW-32Ⅱ. Конфигурациите C, D и Y включват контрашпиндел, а D и Y добавят инструментална система за задна обработка. При вариантите с контрашпиндел SW-32Ⅱ използва вграден двигател като стандартно изпълнение; за SW-20Ⅱ такова изпълнение се предлага опционално.
Инструменталната система побира шест външни стругови инструмента и 5–10 напречни задвижвани инструмента. Специалните държатели позволяват зъбофрезоване, прорязване на канали и вихрово нарязване на резби, а върху корпуса на контрашпиндела могат да бъдат монтирани две свредла за дълбоки отвори. Опционалното управление по Y2 позволява задна обработка извън центъра. Стандартната функция Air Bag подпомага ограничаването на щетите при сблъсък, а опционалната OCR Oscillation Cutting подобрява контрола на стружките.
Основни характеристики – серия SW-II
Хибридна система с направляваща втулка
Избор между работа с и без направляваща втулка, с различни дължини на струговане според модела и геометрията на детайла.
Гъвкава инструментална система
Шест външни и 5–10 напречни задвижвани инструмента позволяват комбинирано струговане, фрезоване, пробиване и нарязване на резби.
Два работни диаметъра
SW-20Ⅱ обработва диаметри до Ø20 mm, а SW-32Ⅱ разширява работния диапазон до Ø32 mm.
Опционална задна обработка по Y2
Ходът по Y2 от 60 mm или 80 mm според модела позволява задна обработка извън центъра с до осем задвижвани инструмента.
Промо видео – GOODWAY SW-20 II
Технически спецификации
Конфигурации на модела
|
Конфигурация |
Контрашпиндел |
Инструментална система за задна обработка |
Y2 ос |
|---|---|---|---|
|
A |
Не е включено |
Не е включено |
Не е включено |
|
C |
Включено |
Не е включено |
Не е включено |
|
D |
Включено |
Включено |
Не е включено |
|
Y |
Включено |
Включено |
Включено |
Капацитет, главен шпиндел и инструменти
|
Категория |
Спецификация |
Единица |
SW-20II |
SW-32Ⅱ |
Наличност |
|---|---|---|---|---|---|
|
КАПАЦИТЕТ |
Максимален диаметър на обработка |
mm |
Ø20 |
Ø32 |
Спецификация на серията |
|
КАПАЦИТЕТ |
Максимална дължина на струговане при едно затягане, с направляваща втулка |
mm |
220 |
315 |
Режим с направляваща втулка |
|
КАПАЦИТЕТ |
Максимална дължина на струговане при едно затягане, без направляваща втулка |
mm |
50 |
85 |
Режим без направляваща втулка |
|
ГЛАВЕН ШПИНДЕЛ |
Максимални обороти |
rpm |
10,000 |
7,000 |
Спецификация на серията |
|
ГЛАВЕН ШПИНДЕЛ |
Мощност на двигателя, постоянна |
kW |
2.2 |
5.5 |
Спецификация на серията |
|
ГЛАВЕН ШПИНДЕЛ |
Мощност на двигателя, 15 min. |
kW |
3.7 |
7.5 |
Спецификация на серията |
|
ВЪНШНИ ИНСТРУМЕНТИ |
Брой инструменти |
T |
6 |
6 |
Спецификация на серията |
|
ВЪНШНИ ИНСТРУМЕНТИ |
Размер на опашката |
mm |
□12 |
□16 |
Според модела |
|
ВЪТРЕШНИ ИНСТРУМЕНТИ |
Брой инструменти |
T |
4 |
5 |
Според модела |
|
ВЪТРЕШНИ ИНСТРУМЕНТИ |
Размер на цангата |
– |
ЕР16 |
ER20 |
Според модела |
|
НАПРЕЧНИ ЗАДВИЖВАНИ ИНСТРУМЕНТИ |
Брой инструменти |
T |
5–10 |
5–10 |
Според инструменталната конфигурация |
|
НАПРЕЧНИ ЗАДВИЖВАНИ ИНСТРУМЕНТИ |
Максимални обороти на инструмента |
rpm |
8,000 |
6,000 |
Според модела |
|
ЗАДНА ОБРАБОТКА |
Максимален диаметър на затягане |
mm |
Ø20 |
Ø32 |
Конфигурации D / Y |
|
ЗАДНА ОБРАБОТКА |
Максимална дължина при предно изхвърляне |
mm |
80 |
130 |
Конфигурации D / Y |
|
ИНСТРУМЕНТИ ЗА ЗАДНА ОБРАБОТКА |
Брой инструменти, основна система |
T |
4 |
4 |
Конфигурация D |
|
ИНСТРУМЕНТИ ЗА ЗАДНА ОБРАБОТКА |
Максимални обороти на инструменталния шпиндел, основна система |
rpm |
8,000 |
5,000 |
Основна система за задна обработка |
|
ЗАДНА ОБРАБОТКА ПО Y2 |
Капацитет за задвижвани инструменти |
T |
8 |
8 |
Опционално, конфигурация Y |
|
ЗАДНА ОБРАБОТКА ПО Y2 |
Максимален ход по ос Y2 |
mm |
60 |
80 |
Опционално, конфигурация Y |
Конфигурации на контрашпиндела
|
Модел |
Изпълнение на контрашпиндела |
Максимални обороти, rpm |
Постоянна мощност, kW |
Мощност за 15 min., kW |
Наличност |
|---|---|---|---|---|---|
|
SW-20II |
Стандартен контрашпиндел |
8,000 |
1.5 |
2.2 |
Конфигурации C / D / Y |
|
SW-20II |
С вграден двигател |
10,000 |
2.2 |
3.7 |
Опционално при C / D / Y |
|
SW-32Ⅱ |
С вграден двигател |
7,000 |
2.2 |
3.7 |
Стандартно при C / D / Y |
Функции за управление и допълнително оборудване
|
Категория |
Спецификация |
Единица |
Стойност / опции |
Наличност |
|---|---|---|---|---|
|
ЛИНЕЙНИ ОСИ |
Максимална конфигурация на осите |
– |
6: X / Y / Z / XB / ZB / Y2 |
Според конфигурацията |
|
C ОС |
Резолюция на управлението |
° |
0.001 |
Спецификация на серията |
|
ФУНКЦИИ НА УПРАВЛЕНИЕТО |
Функция Air Bag |
– |
Включено |
Стандартно |
|
ФУНКЦИИ НА УПРАВЛЕНИЕТО |
Осцилиращо рязане OCR Oscillation Cutting |
– |
Налично |
Опционално |
|
ДЪЛБОКО ПРОБИВАНЕ |
Свредла, монтирани върху корпуса на контрашпиндела |
T |
2 |
С избрано оборудване при варианти с контрашпиндел |
|
СПЕЦИАЛНИ ИНСТРУМЕНТИ |
Държатели за зъбофрезоване, прорязване на канали и вихрово нарязване на резби |
– |
Налично |
Според приложението и избраните инструменти |
Бележки
- Дължините на струговане се отнасят за едно затягане и зависят от работата с или без направляваща втулка.
- Конфигурациите A, C, D и Y определят наличието на контрашпиндел, инструменти за задна обработка и управление по Y2 ос. Спецификациите на контрашпиндела се отнасят за вариантите C, D и Y.
- Контрашпинделът с вграден двигател е опционален за SW-20Ⅱ и стандартен за вариантите на SW-32Ⅱ, оборудвани с контрашпиндел.
- Основната система за задна обработка разполага с четири инструмента. Опционалната система по Y2 предлага капацитет за осем задвижвани инструмента и общ ход по Y2 от 60 mm при SW-20Ⅱ или 80 mm при SW-32Ⅱ.
- Инструменталният капацитет зависи от избраните държатели и инструментална система. Постоянната и 15-минутната мощност се отнасят за различни режими на работа.
Приложения
Обща машинна обработка
Смесена работа по прототипи и серийно производство в различни размери; гъвкавите работни обеми и бързите смени ускоряват настройките, намаляват манипулациите и поддържат постоянен резултат всеки ден.
Автомобилна индустрия
Инструментална екипировка и производствени части по цялата верига на доставки, от приспособления и матрици до струговани и фрезовани компоненти; повтаряемото базиране поддържа качеството на повърхността и строгите допуски.
Аеронавтика
Прецизни структурни части, приспособления и машинно обработени сглобки; сондирането и контролът на процеса (където е наличен) спомагат за поддържане на плоскост и отвори в допустими граници при дълги цикли.
Защита
Корпуси, носачи и структурни части от високоякостни сплави; стабилни условия на обработка и проверени опорни точки осигуряват повторяема точност при тежки режими на рязане.
